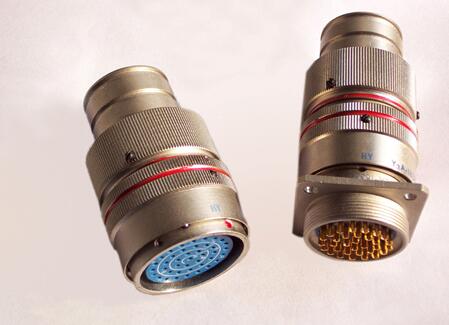

一、Y3系列圓形電連接器簡介

本系列電連接器具有直插鎖緊和直拔分離之特點，鎖緊可靠使用方便，廣泛應用于各種電氣設備之間的電連接。

二、Y3系列圓形電連接器主要技術性能

1、環境技術性能
　　工作溫度：–55℃～+125℃
　　相對濕度：40℃時達95﹪
　　工作高度：海拔30000m
　　振動：頻率10Hz～2000Hz，加速度147m/s²
　　沖擊：加速度490m/s²
　　恒加速度：490m/s²
　　氣密性：耐氣壓0.3 Mpa（僅密封型）
2、電氣性能
　　接觸電阻及額定電流：

　　
　　額定電壓、耐電壓及絕緣電阻： 　　

　　
3、機械性能：
　　殼體：高強度鋁合金、不銹鋼
　　鍍層：氧化著本色、鈍化
　　絕緣體：耐熱熱塑性材料
　　接觸件：銅合金材料 鍍層 金
　　機械壽命：500次

電連接器簡介

        武器裝備的各類電子系統中，電連接器在器件與器件、組件與組件、系統與系統之間進行電氣連接和信號傳遞 ，是構成一個完整系統所必須的基礎元件。
在各種軍機和武器裝備中，電連接器的用量較大，特別是飛機制造上使用電連接器的用量特別大。一般來講一架飛機電連接器的使用量可達數百件至幾千件，牽扯到好幾萬個線路。因此，電連接器除了要滿足一般的性能要求外，特別重要的要求是電連接器必須達到接觸良好，工作可靠，維護方便，其工作可靠與否直接影響飛機電路的正常工作，涉及整個主機的安危。因此，主機電路對電連接器的質量和可靠性有非常嚴格的要求，也正因為電連接器的高質量和高可靠性，使它被廣泛應用于航空、航天、國防等軍用系統中。

1． 電連接器常用的分類方法是：

1)按結構分：
按連接方式：螺紋連接、卡口（快速）連接、卡鎖連接、推拉式連接、直插式連接等；
按接觸體端接形式：壓接，焊接，繞接；螺釘（帽）固定；
按環境保護分：耐環境電連接器和普通電連接器
2)按外形分：圓形電連接器、矩形電連接器。
圓形電連接器由于自身結構的特點在軍事裝備上（航空、航天）用量******。矩形電連接器由于其結構簡單更多的是用于電子設備的印制線路板上。
3)按用途分：
射頻電連接器
密封電連接器（玻璃封焊）
高溫電連接器
自動脫落分離電連接器
濾波電連接器
復合材料電連接器
機場電源電連接器
印制線路板用電連接器等。

2． 電連接器結構

電連接器由固定端電連接器（以下稱插座），自由端電連接器（以下稱插頭）組成。插座通過其方（圓）盤固定在用電部件上（個別還采用焊接方式），插頭一般接電纜，通過連接螺帽實現插頭、插座連接。
電連接器由殼體、絕緣體、接觸體三大基本單元組成。
殼體——電連接器殼體是指插頭插座的外殼、連接螺帽、尾部附件。外殼作用是保護絕緣體和接觸體（插針插孔的通稱）等電連接器內部零件不被損傷。上面的定位鍵槽保證插頭與插座定位。連接螺帽用于插頭座連接和分離。尾部附件用于保護導線與接觸體端接處不受損傷并用于固定電纜。殼體還具有一定電磁屏蔽作用。
殼體一般采用鋁合金加工（機加、冷擠壓、壓鑄）而成。鋼殼體多用于玻璃封焊和耐高溫電連接器。
絕緣體——由裝插針絕緣體、裝插孔絕緣體。界面封嚴體、封線體等組成。用以保持插針插孔在設定位置上，并使各個接觸體之間及各接觸體與殼體之間相互電氣絕緣。通過絕緣體加界面封嚴體封線體取得封嚴措施，來提高電連接器的耐環境性能。
為適應產品的耐高溫，低溫，阻燃，保證零件幾何尺寸穩定可靠。絕緣體大都采用熱固塑料模塑成形。界面封嚴體、封線體采用硅橡膠模壓等成形。

接觸體——插針插孔是接觸體總稱，分為焊接式、壓接式和繞接式等，用來實現電路連接。
插針插孔是電連接器關鍵元件，它直接影響著電連接器的可靠性。插針插孔大多采用導電性能良好的彈性銅合金材料機加而成，表面采用鍍銀鍍金達到接觸電阻小及防腐蝕的目的。
結構特點是：耐環境，卡口式（快速）連接，多鍵位（防錯插），接觸體與導線壓接連接，（單根取送便于故障處理）。外殼加屏蔽環保證360°電磁干擾屏蔽能力。
