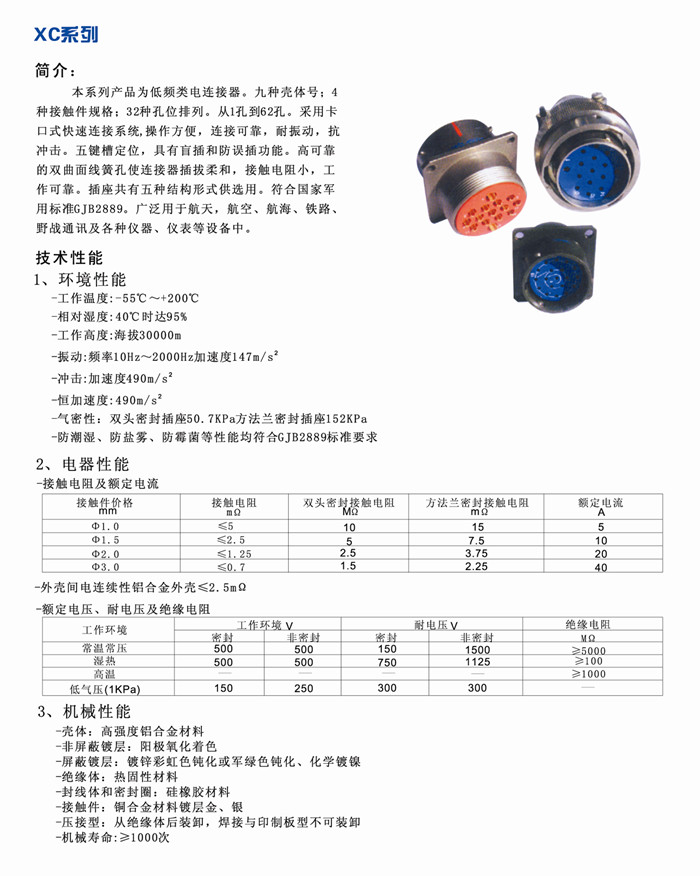

（一）、簡介：

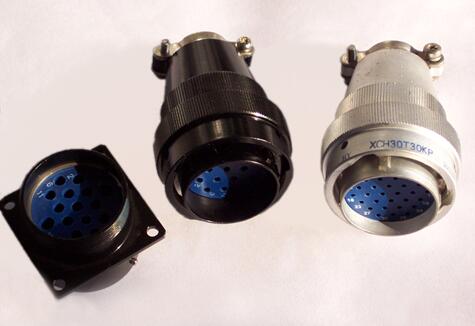

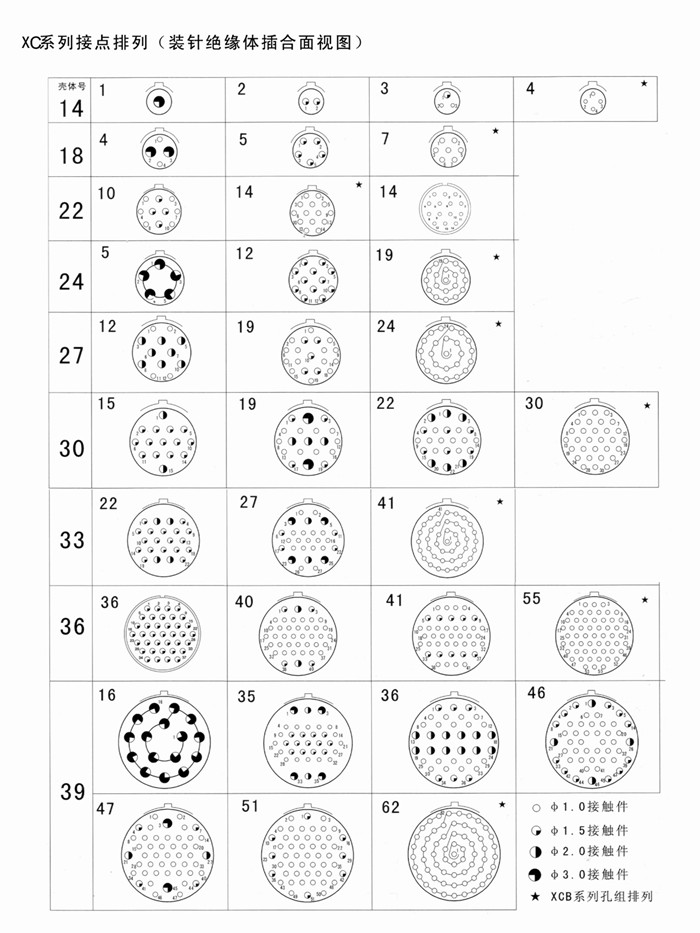

XC系列圓形電連接器（航空插頭）為低頻類電連接器。九種殼體號；4種接觸件規格；32種孔位排列。從1孔到62孔。采用卡口式快速連接系統，操作方便，連接可靠，耐振動，抗沖擊。五鍵槽定位，具有盲插和防誤插功能。高可靠的雙曲面線簧孔使連接器插拔柔和，接觸電阻小，工作可靠。插座共有五種結構形式選用。符合國家軍用標準GJB2889。廣泛用于航天，航空，航海、鐵路、野戰通訊及各種儀器、儀表等設備中。
（二）、XC系列圓形電連接器（航空插頭）主要技術性能：
1、環境技術性能
工作溫度：–55℃～+200℃
相對濕度：40℃時達95﹪
工作高度：海拔30000m
振動：頻率10Hz～2000Hz，加速度147m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
氣密性：雙頭密封插座50.7 Kpa方法蘭密封插座152 KPa
防潮濕、防鹽霧、防霉菌等性能均符合GJB2889標準要求。
2、電氣性能
接觸電阻及額定電流：
|
接觸件規格（㎜） |
接觸電阻（mΩ） |
雙頭密封接觸電阻（mΩ） |
接觸電阻（mΩ） |
額定電流（A） |
|
￠1.0 |
≤5 |
10 |
15 |
5 |
|
￠1.5 |
≤2.5 |
5 |
7.5 |
10 |
|
￠2.0 |
≤1.25 |
2.5 |
3.75 |
20 |
|
￠3.0 |
≤0.7 |
1.5 |
2.25 |
40 |
外殼間電連續性鋁合金外殼≤2.5mΩ
額定電壓、耐電壓及絕緣電阻：
|
工作環境 |
工作環境 V |
耐電壓 V |
絕緣電阻 |
||
|
密封 |
非密封 |
密封 |
非密封 |
m Ω |
|
|
常溫常壓 |
500 |
500 |
150 |
1500 |
≥ 5000 |
|
濕熱 |
500 |
500 |
750 |
1125 |
≥ 100 |
|
高溫 |
— |
— |
— |
— |
≥ 1000 |
|
低氣壓 (1 Kpa) |
150 |
250 |
300 |
300 |
— |
機械壽命：≥1000次
